D611, D611S, C114 Instandsetzungsanleitung für Motor

D611, D611S, C114 Instandsetzungsanleitung für Motor

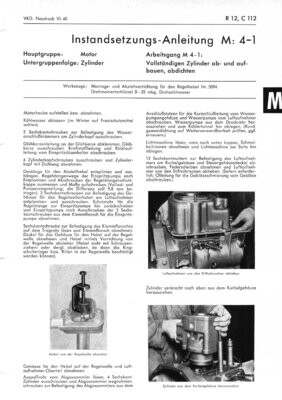

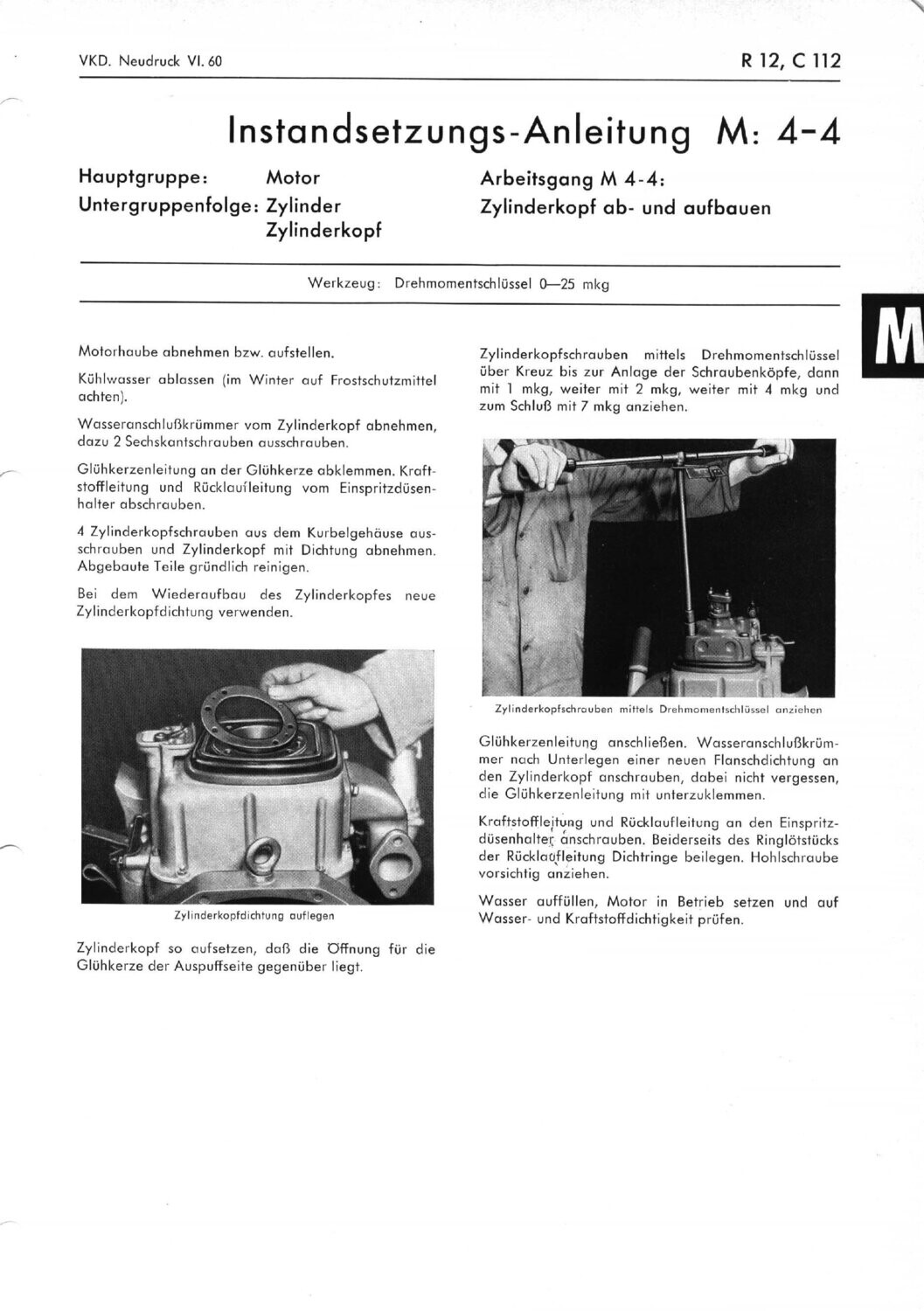

Nachdruck einer Original Instandsetzungsanleitung für Hanomag - Diesel Radschlepper, Typ R12 sowie Typ C112. Ausgabe Dezember 1954! Für die Motoren D611, D611S, C114. Mit zusätzlichen Seiten der Ausgabe VI.60. Die Instandsetzungsanleitung behandelt nur das Kapitel MOTOR!!! Alle anderen Kapitel sind noch nicht vollständig vorhanden und werden deshalb nicht zum Verkauf angeboten. Das Kapitel Motor ist mit 120 Seiten allerdings so ausführlich das eigentlich jeder der über etwas Geschick und Technisches Verständnis verfügt den Motor problemlos überholen bzw. reparieren kann. Ich führe hier nur die Untergruppenfolge auf, da ein komplettes Inhaltsverzeichnis den Rahmen sprengen würde. Bei Bedarf kann aber ein komplettes Inhaltsverzeichnis mit allen beschriebenen Arbeiten per E-Mail geschickt werden.

Inhaltsverzeichnis:

• Hanomag Spezialwerkzeuge (Bilder)
• Technische Einzelheiten
• Schaltplan
• Einstellhinweise und Kontrollmaße
• Schraubentabelle für Gruppe Motor
• Kontrollmaße am Motor und Spiel der bewegten Teile usw. usw.
• Untergruppe 1: Motor
• Untergruppe 2: Kurbelgehäuse
• Kurbelwellenlagerung
• Motorträger
• Motortragrohr
• Motorträgerlagerzapfen
• seitlicher Deckel
• Kurbelwellenabdichtung
• Steuergehäusedeckel
• Ölwanne
• Untergruppe 3: Kurbeltrieb
• Kurbelwelle
• Kurbelwellenlagerung
• Kolben
• Pleuelstange
• Kurbelwellenrad
• Riemenscheibe
• Schwungrad
• Untergruppe 4: Zylinder
• Luftaufnehmer
• Luftaufnehmeroberteil
• Zylinderkopf
• Brennraumeinsatz
• Glühkerze
• Untergruppe 5: Einspritzanlage
• Einspritzpumpe
• Regelstange
• Kraftstoffleitung
• Einspritzventil
• Untergruppe 6: Motorsteuerung
• Zwischenradbolzen
• Zwischenrad
• Kipphebel
• Kipphebelbolzen
• Reglergestänge
• Untergruppe 7: Reglergestänge
• Regler
• Untergruppe 8: Motorschmierung
• Ölpumpe
• Antriebsrad
• Ölspaltfilter
• Ölregelventil
• Ölleitung zur Gebläseschmierung
• Untergruppe 9: Wasserpumpe
• Lüfter
• Kühlwasserregler
• Kühler
• Untergruppe 10: Luftsauganlage
• Ölbadluftfilter
• Gebläse
• Auspuffanlage
• Untergruppe 11: Kupplung
• Kupplungsbetätigung
• Untergruppe 12: Motorregulierung (Gasbetätigung)
