Instandsetzungsanleitung HANOMAG Granit 500-1, 500-1S mit D21 CR Motor und eckiger Haube, Ausgabe Juni 1966

Instandsetzungsanleitung Hanomag Granit 500-1, D21CR

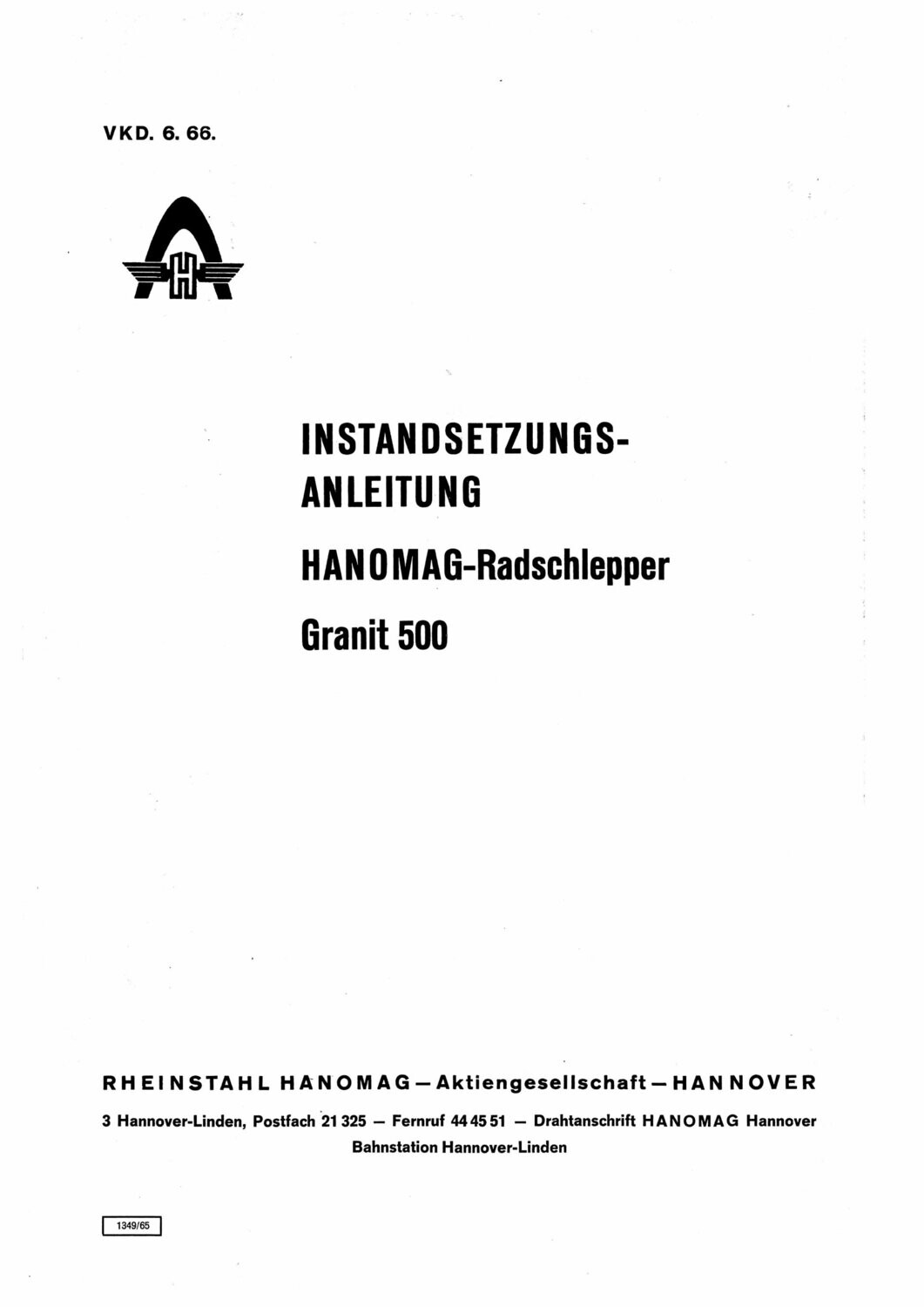

Lizenzierte INSTANDSETZUNGSANLEITUNG für HANOMAG - RADSCHLEPPER TYP GRANIT 500-1, 500-1S

mit D21 CR Motor und eckiger Haube, Ausgabe Juni 1966, 310 Seiten. Dieser Schlepper wurde von 1966 bis 1968 gebaut.

Vorbemerkung (aus dem original)

Diese Instandsetzungs- Anleitungen sind speziell ausgearbeitet worden für den HANOMAG- Radschleppertyp Granit 500-1.

Durch Konstruktionsänderung bedingte notwendige Neufassung einzelner Anleitungen werden den Nachträgen zugefügt und wird hier auf auf einem Kartonblatt besonders hingewiesen.

Eine Arbeit, welche nicht nach einem voraus bestimmten Plan ausgeführt wird, ergibt in der Regel nur Zufallserfolge. Aus diesem Grunde muss bei einem Reparatureingang von vornherein festgestellt und festgelegt werden, was für Arbeiten an dem Reparatureingang notwendig sind. Nur so lassen sich Fehler vermeiden und spätere Beanstandungen ausschalten.

Auf dieser Grundlage haben wir die vorliegenden Instandsetzungs- Anleitungen aufgestellt und sollen diese in erster Linie dem Werkstattmann als Nachschlagewerk dienen. Die Abbildungen, technischen Einzelheiten und Maßangaben sollen ihn weitgehend unterstützen. In zweiter Linie aber sollen die Anleitungen den Teilnehmern an Kundendienstschulungen dazu dienen, das Gelernt zu wiederholen und Monteure sowie Lehrlinge zu unterweisen und mit den Besonderheiten unserer Fabrikate vertraut zu machen.

Ein Hauptgrund der Herausgabe der Instandsetzungs- Anleitungen ist ferne, durch planmäßige Arbeit Dauererfolge zu erzielen, die dem Schlepperbesitzer wie auch dem Werkstattmann Zeit, Kosten und Ärger zu ersparen.

Der Inhalt der Anleitungen ist in Gruppenfolge unterteilt, welche dem Ersatzteilkatalog entsprechen.

Die notwendigen Spezialwerkzeuge sind auf besonderen Blättern im Bild und Anwendungsbeispiel dargestellt. Außerdem ist über dem Anleitungstext noch einmal darauf hingewiesen, so daß dieselben vor Beginn der Arbeit zusammengetragen werden können, was Zeit ersparen hilft. Wir möchten hierbei nicht verfehlen, darauf hinzuweisen, daß Spezial- Werkzeuge nicht von der HANOMAG, sondern nur von der sie herstellenden Werkzeugfabrik bezogen werden können.

Für das Ausland können die Spezial-Werkzeuge über unsere Abt. VKE bestellt werden. Dieselben werden dann von der Werkzeugfabrik beschafft und als Beipack den Ersatzteilsendungen zugefügt."

Soweit die original Information der HANOMAG

Der Motor wurde von 1966 bis 1968 sowohl in den "runden" als auch in den "eckigen Granit verbaut.

Instandsetzungsanleitung HANOMAG Granit 500-1, 500-1S mit D21 CR Motor und eckiger Haube, Ausgabe Juni 1966

Inhalt:

Gruppe 1: Motor:

• 1.1 Zylinderkopf
• 1.2 Motorsteuerung
• 1.3 Zylinderkurbelgehäuse
• 1.4 Kurbeltrieb
• 1.5 Motorschmierung
• 1.6 Einspritzanlage
• 1.7 Kraftstoffanlage
• 1.8 Motorkühlung
• 1.9 Luftsaug- und Auspuffanlage

Gruppe 2: Kupplung:

• 2.1 Kupplungsscheiben, Ausrücklager

Gruppe 3: Triebwerk:

• 3.2-1 Vollständiges Schaltgetriebe aus- und einbauen
• 3.2-2 Zapfwelle aus- und einbauen, Radialdichtring bzw. Rillenlager erneuern
• 3.2-3 Antriebswelle für Zapfwelle aus- und einbauen
• 3.2-4 Kegelantriebswelle aus- und einbauen
• 3.2-5 Schalteinrichtung für Schaltgetriebe ab- und anbauen, zerlegen und zusammenbauen
• 3.2-6 Schalteinrichtung für Zapfwellenschaltung aus- und einbauen, instandsetzen
• 3.2-7 Ausgleichgetriebe aus- und einbauen, Rollenlager erneuern
• 3.2-8 Ausgebautes Ausgleichgetriebe zerlegen, instandsetzen, zusammenbauen
• 3.2-9 Rückwärtsgang aus- und einbauen, Nadelkäfig erneuern

Gruppe 4: Lenkung:

• 4.1-1 Vollständige Lenkung aus- und einbauen
• 4.1-2 Lenkrad ab- und anbauen
• 4.1-3 Lenkungsspiel einstellen
• 4.1-4 Lenkstockhebel aus- und einbauen
• 4.1-5 Lenkschubstange aus- und einbauen, einstellen

Gruppe 5: nicht belegt

Gruppe 6: Vorderachse:

• 6.1-1 Vollständige Vorderachse aus- und einbauen
• 6.2-1 Achsschenkel aus- und einbauen
• 6.2-2 Achsschenkel neu lagern
• 6.3-1 Radnabe aus- und einbauen ohne Nebenarbeiten
• 6.3-2 Kegelrollenlager der Vorderradnabe erneuern (Nabe ausgebaut)
• 6.3-3 Vorderrad-Kegelrollenlager einstellen
• 6.4-1 Spurstange aus- und einbauen
• 6.4-2 Spur messen und einstellen

Gruppe 7: Hinterachsantrieb

• 7.1-1 Hinterachstrichter aus- und einbauen
• 7.2-1 Hinterachswelle aus- und einbauen, abdichten
• 7.2-2 Rillenlager auf der Hinterachswelle erneuern
• 7.3-1 Sperre für Ausgleichgetriebe aus- und einbauen
• 7.3-2 Betätigung für Ausgleichgetriebesperre instandsetzen

Gruppe 8: Bremsen

• 8.1-1 Fußbremse belegen
• 8.1-2 Bremswellenlagerung aus- und einbauen, instandsetzen
• 8.1-3 Bremstrommeln ausdrehen
• 8.1-4 Fußbremse einstellen
• 8.2-1 Vollständige Handbremse aus- und einbauen
• 8.2-2 Handbremse einstellen
• 8.2-3 Handbremse belegen
• 8.2-4 Bremstrommel ausdrehen

Gruppe 9: nicht belegt

Gruppe 10: Rahmen

• 10.1-1 Rahmen ab- und anbauen

Gruppe 11: nicht belegt

Gruppe 12: Elektrische Ausrüstung

• 12.1-1 Batterie aus- und einbauen
• 12.1-2 Säuredichte prüfen und destilliertes Wasser nachdüllen
• 12.1-3 Batteriespannung bei Belastung durch Anlasser prüfen
• 12.1-4 Neue Batterie in Betrieb setzen
• 12.2-1 Lichtmaschine aus- und einbauen
• 12.2-2 Lichtmaschinen- Kohlebürsten erneuern (Lichtmaschine ausgebaut)
• 12.2-3 Lichtmaschinenkollektor nacharbeiten (Lichtmaschine ausgebaut)
• 12.2-4 Reglerschalter aus- und einbauen
• 12.2-5 Lichtmaschine in eingebautem Zustand prüfen
• 12.2-6 Lichtmaschinenanker und Erregerwicklung prüfen (Lichtmaschine zerlegt)
• 12.3-1 Anlasser aus- und einbauen
• 12.3-2 Anlasserritzel erneuern
• 12.3-3 Anlasser-Kohlebürsten erneuern (Anlasser ausgebaut)
• 12.3-4 Anlasserkollektor nacharbeiten (Anlasser ausgebaut)
• 12.3.-5 Magnetschalter auswechseln
• 12.3-6 Anlasseranker und Erregerwicklung prüfen (Anlasser zerlegt)
• 12.5-1 Spannungsabfall in der Anlasserleitung und Scheinwerferleitung sowie ähnlichen Verbrauchern prüfen
• 12.5-2 Masseverbindung der elektrischen Leitungen prüfen
• 12.5-3 Stromaufnahme der verschiedenen Verbraucher prüfen

Gruppe 13: nicht belegt

Gruppe 14: nicht belegt

Gruppe 15: nicht belegt

Gruppe 16: Fahrzeugpflege

• 16.1-1 Allgemeine Fahrzeugpflege


• 16.2-1 Motor konservieren
• 16.2-2 Ölbadluftfilter mit auswechselbaren Filtereinsätzen reinigen und neu füllen
