Produktbeschreibung
HANOMAG Ersatzteilliste Nr. 74 – Brillant 601 / 701 und Robust 901 | Ausgabe 1968
Die HANOMAG Ersatzteilliste Nr. 74 aus dem Jahr 1968
ist ein umfangreiches technisches Nachschlagewerk für die Ersatzteilbestimmung, Wartung und Restaurierung historischer HANOMAG-Schlepper. Sie enthält detaillierte Explosionszeichnungen, Bauteilbeschreibungen, Stücklisten und die zugehörigen Ersatzteilnummern für die Baureihen Brillant und Robust.
Auf rund 250 Seiten im DIN-A4-Format
werden zahlreiche Baugruppen von Motor und Getriebe über Achsen, Lenkung und Bremsanlage bis hin zu Hydraulik und Sonderausstattungen behandelt. Die Ersatzteilliste unterstützt dabei, benötigte Komponenten zu identifizieren und die passenden Ersatzteilnummern für Reparaturen und Restaurierungsarbeiten zu ermitteln.
Die Lieferung erfolgt im Aktenordner, sodass die technische Dokumentation übersichtlich aufbewahrt und bei der Arbeit am Schlepper bequem verwendet werden kann.
Technische Daten und Produktdetails
Hersteller des Traktors:
HANOMAG
Dokument:
Ersatzteilliste Nr. 74
Ausgabejahr:
1968
Umfang:
ca. 250 Seiten
Format:
DIN A4
Lieferform:
Aktenordner
Verwendung:
Ersatzteilidentifizierung, Reparatur, Wartung und Restaurierung
Passende HANOMAG-Schlepper und Seriennummern
Die Ersatzteilliste Nr. 74 enthält Angaben zu folgenden Schleppermodellen und Motorvarianten. Bitte beachte bei der Zuordnung die angegebenen Fahrgestell- und Motornummern.
HANOMAG Brillant 600 – Motor D 142 R bzw. D 142 R4
Fahrgestellnummer: 20 080 001 bis 20 100 000
Motornummer: 10 360 001 bis 10 380 000
HANOMAG Brillant 700 – Motor D 161 R
Fahrgestellnummer: 20 120 001 bis 20 140 000
Motornummer: 10 340 001 bis 10 360 000
HANOMAG Robust 900 – Motor D 162 R
Fahrgestellnummer: 20 100 001 bis 20 120 000
Motornummer: 10 380 001 bis 10 400 000
Wichtiger Hinweis:
Die Modellbezeichnungen und Seriennummernbereiche dienen der technischen Zuordnung. Vergleiche vor der Bestellung die Daten deines Schleppers mit den Angaben in der Ersatzteilliste.
Inhalt der HANOMAG Ersatzteilliste Nr. 74
Der Ersatzteilkatalog umfasst zahlreiche Baugruppen der genannten HANOMAG-Schlepper sowie verschiedene Sonderausstattungen und Anbaugeräte.
Motoren und Motorkomponenten:
D 142 R, D 142 R4, D 161 R und D 162 R mit Zylinderkurbelgehäuse, Kurbeltrieb, Zylinderkopf, Einspritzanlage und Motorsteuerung
Motorsysteme:
Schmierung, Wasserpumpe, Lüfter, Kühlwasserregelung, Luftansaugung und Auspuffanlage
Kupplung und Kraftstoffversorgung:
Doppel- und Zweifachkupplung, Kupplungsbetätigung und Kraftstoffanlage
Getriebe und Triebwerk:
Getriebegehäuse, Klauenschaltung, Gruppengetriebe, Antriebs- und Vorgelegewellen, Ausgleichgetriebe und Differentialsperre
Zapfwelle und Frontantrieb:
Zapfwellenschaltung, Zapfwelle und Getriebe für den Frontantrieb als Sonderausstattung
Achsen und Lenkung:
Starre und verstellbare Vorderachsen, Schlepperplanetenlenkachsen, Gelenkwellen und verschiedene Lenkungsausführungen
Bremsanlage und Räder:
Hinterachse, Fußbremse, Handbremse, Betätigungszylinder, Lenkbremsventil und Räder
Aufbau und Karosserie:
Bodenbleche, Werkzeug- und Batteriekasten, Motor- und Kühlerverkleidung, Seitenteile, Kotflügel und Fahrersitze
Hydraulikanlage:
Freiganghydraulik mit Lageregelung, Krafthebergehäuse, Hubwelle, Kolben, Rohrleitungen und Pumpe
Regelhydraulik und Dreipunktanbau:
Zugwiderstandsregelhydraulik, Dreipunkt-Hebevorrichtung der Kategorie II, Unterlenker und Zugstangen
Sonderausstattungen und Anbaugeräte:
Frontlader der Größe III, Frontladerhydraulik, Abreißkupplungen, HANOMAG Kombi-Gabel, Schüttgutschaufel, Lasthaken, Pilot III, Riemenscheibenantrieb und Belastungsgewichte
Teilenummernverzeichnis:
Übersicht zur gezielten Ermittlung der benötigten Ersatzteilnummern

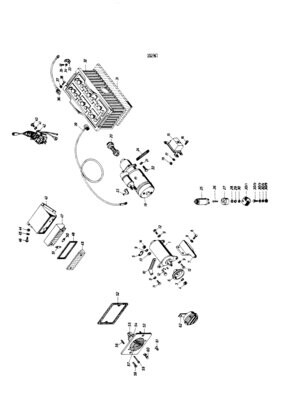

Explosionszeichnungen und Stücklisten für die Ersatzteilbestimmung
Die einzelnen Baugruppen sind in detaillierten Explosionszeichnungen dargestellt und durch Ersatzteilbeschreibungen und Stücklisten ergänzt. Dadurch lassen sich Bauteile gezielt identifizieren und die zugehörigen Ersatzteilnummern leichter ermitteln.
Darüber hinaus berücksichtigt die Ersatzteilliste unterschiedliche technische Ausführungen, Getriebevarianten, Lenkungssysteme und Sonderausstattungen. Das ist besonders hilfreich, wenn bei Reparaturen oder Restaurierungen einzelne Komponenten eines historischen HANOMAG-Schleppers ersetzt werden müssen.
Die Kombination aus technischen Zeichnungen, Teilebeschreibungen und Ersatzteilnummern macht die Ersatzteilliste Nr. 74 zu einer praktischen Arbeitsgrundlage für die Werkstatt und die Ersatzteilrecherche.
Für HANOMAG-Oldtimer, Werkstätten und Restaurierer
Die HANOMAG Ersatzteilliste Nr. 74 eignet sich für Besitzer historischer Schlepper, Oldtimer-Sammler, Landmaschinenwerkstätten und Restaurierungsbetriebe. Sie bietet einen umfangreichen Überblick über die Baugruppen der aufgeführten Brillant- und Robust-Baureihen und erleichtert die Suche nach passenden Ersatzteilen.
Ob für die Instandhaltung, die Restaurierung oder die Dokumentation eines klassischen HANOMAG-Schleppers – dieses technische Nachschlagewerk unterstützt dich bei der systematischen Identifizierung von Bauteilen und Ersatzteilnummern.
Lieferumfang
Du erhältst die HANOMAG Ersatzteilliste Nr. 74, Ausgabe 1968, mit rund 250 Seiten im DIN-A4-Format im Aktenordner.
Bestelle jetzt die passende Ersatzteilliste für deine HANOMAG-Brillant- oder Robust-Baureihe und nutze die detaillierten Explosionszeichnungen und Teileübersichten als Unterstützung bei Reparatur und Restaurierung.
