Güldner A2K / A2KN – Ersatzteilliste und Reparaturanweisung

Lizenzierter Nachdruck der historischen Güldner Ersatzteilliste mit ausführlicher Reparaturanweisung, Ausgabe Januar 1960, inklusive Nachtrag 1/60.

Diese umfangreiche technische Dokumentation ist ein wertvolles Werkstatt-Nachschlagewerk für Besitzer und Restauratoren der Güldner Schleppertypen A2K und A2KN. Sie vereint eine detaillierte Ersatzteilliste mit technischen Bildtafeln, Demontagehinweisen und ausführlichen Reparaturanweisungen für Motor, Getriebe, Achsen und weitere Baugruppen.

Auf insgesamt 129 Seiten im DIN-A4-Format bietet die Unterlage eine umfassende Grundlage für die Identifizierung von Ersatzteilen sowie für Instandsetzungs- und Reparaturarbeiten. Die Lieferung erfolgt im Schnellhefter, sodass die Dokumentation übersichtlich aufbewahrt und in der Werkstatt praktisch genutzt werden kann.

Inklusive Nachtrag 1/60 mit 15 zusätzlichen Seiten

Im Lieferumfang ist der Nachtrag 1/60 enthalten. Dieser umfasst Änderungen für die Ersatzteilliste des Güldner A2K sowie die Unterschiedsteile des Schleppertyps A2KN.

Damit enthält die Dokumentation wichtige Ergänzungen zur ursprünglichen Ersatzteilliste und erleichtert die Zuordnung von Bauteilen bei den beiden Schleppervarianten.

Auch für weitere Güldner Motor- und Getriebetypen interessant

Die Ersatzteilliste und Reparaturanweisung kann auch für andere Güldner Schlepper mit dem Motortyp 2 LKN beziehungsweise dem Getriebe A 4 G herangezogen werden.

Besonders hilfreich sind die enthaltenen Tabellen mit Anziehdrehmomenten und technischen Vergleichswerten. So werden beispielsweise bei den Pleuellagerschrauben-Anziehdrehmomenten zahlreiche Motorbauarten aufgeführt. Entsprechende Tabellen sind auch für weitere Schraubverbindungen und Bauteile enthalten.

Die aufgeführten Bauarten umfassen:

LC, 2K, GK, GKN, LK, 2LK, 2LKN, 3LKN, 2LD, 2DN, 2DNS, 2LB, 2BN, GB, 2BS, 1DA, 2DA, 2D15, GW8, GW14, GW15, 2FN, 2F, GW20 und GW36.

Bitte prüfen Sie vor einer Reparatur stets, ob die jeweiligen technischen Angaben tatsächlich für den vorhandenen Motor beziehungsweise die betreffende Baugruppe gelten.

Umfangreiche Ersatzteilliste mit technischen Bildtafeln

Die Ersatzteilliste enthält detaillierte Bildtafeln zu den wesentlichen Baugruppen des Schleppers. Von Motorkomponenten und Kupplung über Getriebe, Achsen und Bremsen bis hin zu Lenkung, Elektrik und Zapfwellenantrieb ermöglicht sie eine gezielte Orientierung bei der Suche nach benötigten Ersatzteilen.

Inhalt der Ersatzteilliste

Nachtrag und Motorteile

• Nachtrag 1/60 – 15 Seiten
• Motorteile Typ 2 LKN

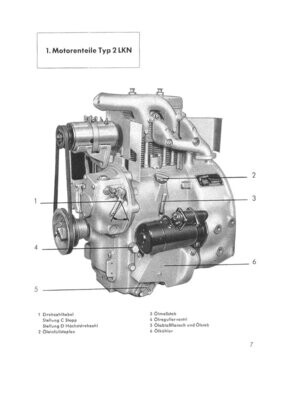

• Tafel 1: Kurbelgehäuse
• Tafel 2: Triebwerk
• Tafel 3: Steuerung
• Tafel 4: Zylinderkopf
• Tafel 5: Einspritzpumpe, Schmierölpumpe und Leitungen

Kupplung, Bremsen und Vorderachse

• Tafel 6: Kupplungsgehäuse mit Antriebswelle und Kupplung

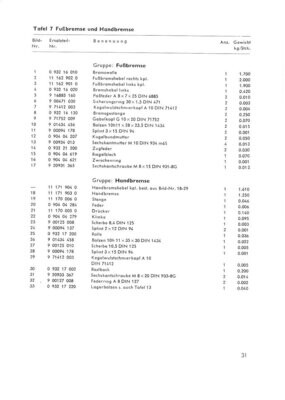

• Tafel 7: Fuß- und Handbremse
• Tafel 8: Ungefederte Vorderachse mit Lagerung
• Tafel 8a: Gefederte Vorderachse

Fahrzeugaufbau und Ausstattung

• Tafel 9: Motorhaube
• Tafel 10: Kraftstoffbehälter und Leitungen
• Tafel 11: Lenkung, Ausführung ATE oder ZF
• Tafel 12: Drehzahlverstellung
• Tafel 13: Schutzbleche und Plattform

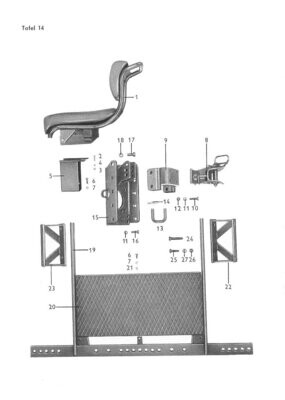

• Tafel 14: Fahrersitz, Anhängerkupplung (ungefedert) und Anhängeschiene
• Tafel 14a: Fahrersitz, Anhängerkupplung (gefedert), Anhängeschiene und Zapfwellenschutz
• Tafel 15: Elektrische Ausrüstung
• Tafel 16: Vorder- und Hinterräder sowie Werkzeuge

Getriebe und Antrieb

• Tafel 17: Getriebegehäuse und Schalthebel
• Tafel 18: Antriebs-, Vorgelege- und Hauptwelle sowie Rücklauf
• Tafel 19: Gangschaltung und Zapfwelle
• Tafel 20: Ausgleichgetriebe und Ausgleichsperre
• Tafel 21: Hinterachse rechts und links
• Tafel 22: Bremse und Bremseneinzelteile
• Tafel 23: Mähantrieb und Mähantriebsschaltung
• Tafel 24: Riemenscheibenantrieb
• Tafel 25: Gruppenschaltung mit Super-Kriechgang
• Ersatzteilnummernverzeichnis

Ausführliche Demontage- und Reparaturanweisung

Neben der Ersatzteilliste enthält die Dokumentation eine umfangreiche Reparaturanweisung mit Hinweisen zur Demontage, Prüfung, Instandsetzung und zum Zusammenbau wichtiger Baugruppen.

Motor und Kurbeltrieb

• Demontage und Reinigung
• Kurbelwellenüberholung
• Kugel- und Rollenlager
• Pleuelstange und Lager
• Pleuellagerschrauben-Anziehdrehmomente
• Normalspiel zwischen Kurbelzapfen und Pleuellager
• Kolben und Kolbenringe
• Zylinderkopf und Zylinderkopfschrauben-Anziehdrehmomente
• Schwungrad, Gegengewichte und zugehörige Anziehdrehmomente
• Einspritzsystem und zugehörige Anziehdrehmomente

Getriebe, Triebwerk und Antrieb

• Zerlegen des Triebwerks
• Gehäusedeckel
• Schaltung
• Achsantrieb und Bremsbelag
• Schaltung der Differentialsperre
• Ausgleichgetriebe
• Vorgelegewelle
• Antriebswelle
• Rücklauf
• Gruppenschaltung
• Hauptwelle
• Zapfwelle und Zapfwellenschaltung

Zusammenbau und weitere Baugruppen

• Zusammenbau des Triebwerks
• Montage von Zapfwelle, Hauptwelle und Rücklauf
• Montage von Antriebs- und Vorgelegewelle
• Zusammenbau der Gruppenschaltung
• Montage des Ausgleichgetriebes
• Bremsen
• Hinterachse rechts und links
• Schaltung der Differentialsperre
• Schaltung und Gehäusedeckel

Ein wertvolles Werkstatthandbuch für Güldner Schlepper

Ob bei einer Motorüberholung, der Instandsetzung des Getriebes oder der vollständigen Restaurierung eines historischen Güldner Schleppers – diese Kombination aus Ersatzteilliste und Reparaturanweisung bietet zahlreiche technische Informationen für anspruchsvolle Werkstattarbeiten.

Die Bildtafeln helfen bei der Identifizierung einzelner Bauteile, während die Reparaturhinweise und Anziehdrehmomenttabellen wichtige Informationen für die fachgerechte Instandsetzung liefern.

Damit eignet sich die Dokumentation besonders für erfahrene Schrauber, Fachwerkstätten, Oldtimer-Landwirte und Sammler historischer Landmaschinenliteratur.

Produktdetails

• Hersteller der Schlepper: Güldner
• Dokumenttyp: Ersatzteilliste und Reparaturanweisung
• Passende Schleppertypen: Güldner A2K und A2KN
• Ausgabe: Januar 1960
• Umfang: 129 Seiten inklusive Nachtrag 1/60
• Nachtrag: 15 Seiten mit Änderungen und Unterschiedsteilen
• Format: DIN A4
• Lieferung: Im Schnellhefter
• Inhalt: Ersatzteil-Bildtafeln, Ersatzteilnummernverzeichnis, Reparaturanweisungen und technische Tabellen
• Weitere Einsatzmöglichkeiten: Güldner Schlepper mit Motor 2 LKN beziehungsweise Getriebe A 4 G, abhängig von der jeweiligen Baugruppe
• Ausführung: Lizenzierter Nachdruck

Wichtiger Hinweis: Angeboten wird ein lizenzierter Nachdruck der historischen technischen Dokumentation, kein historisches Originaldokument.
